أهم الرسوم البيانية لمادة الفيزياء لطلاب تالتة ثانوي 2026 لضمان حصد درجات

تعد الرسوم البيانية من الركائز الأساسية التي لا يخلو منها أي امتحان فيزياء للشهادة الثانوية العامة، حيث تمثل ما يقرب من 15% من أفكار أسئلة البابل شيت.

كيفية حساب الميل في العلاقات البيانية فيزياء 2026

وتستهدف هذه الرسومات قياس قدرة الطالب على استخراج الميل (Slope)، وفهم العلاقات الطردية والعكسية والجيبيّة بين الكميات الفيزيائية المختلفة في مناهج الكهربية والفيزياء الحديثة.

وتستعرض السطور التالية خريطة شاملة لأهم المنحنيات والرسوم البيانية المتوقعة، والتي يجب على الطالب التركيز عليها خلال مراجعته النهائية قبل دخول اللجان:

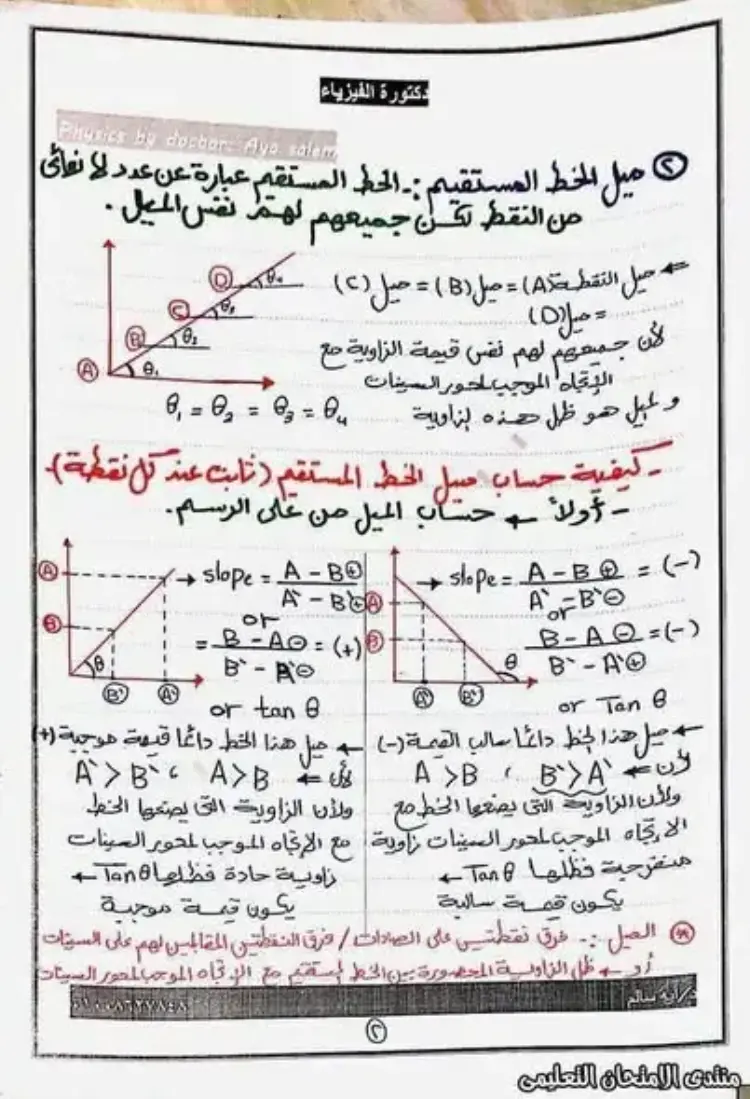

1. ميل الخط المستقيم:- الخط المستقيم عبارة عن عدد لا نهائي من النقط لكن جميعهم لهم نفس الميل.

ميل النقطة (A) = ميل (B) = ميل (C) = ميل (D)
لأن جميعهم لهم نفس قيمة الزاوية مع الإتجاه الموجب لمحور السينات
والميل هو ظل هذه الزاوية
θ1 = θ2 = θ3 = θ4

• كيفية حساب ميل الخط المستقيم (ثابت عند كل نقطة).
• أولاً -> حساب الميل من على الرسم.

الرسم الأول (الخط الصاعد):
slope = A - B / A - B
or
= B - A / B - A = (+)
or tan θ

ميل هذا الخط دائماً موجب القيمة (+) لأن:
A > B , A > B
ولأن الزاوية التي يصنعها الخط مع الإتجاه الموجب لمحور السينات زاوية حادة فظلها Tan θ يكون قيمة موجبة.

الرسم الثاني (الخط الهابط):
slope = A - B / A - B = (-)
or
= B - A / B - A = (-)
or Tan θ

ميل هذا الخط دائماً سالب القيمة (-) لأن:
A > B , B > A
ولأن الزاوية التي يصنعها الخط مع الإتجاه الموجب لمحور السينات زاوية منفرجة فظلها Tan θ يكون قيمة سالبة.

• الميل = فرق نقطتين على الصادات / فرق النقطتين المقابلين لهم على السينات
  أو = ظل الزاوية المحصورة بين الخط المستقيم مع الإتجاه الموجب لمحور السينات

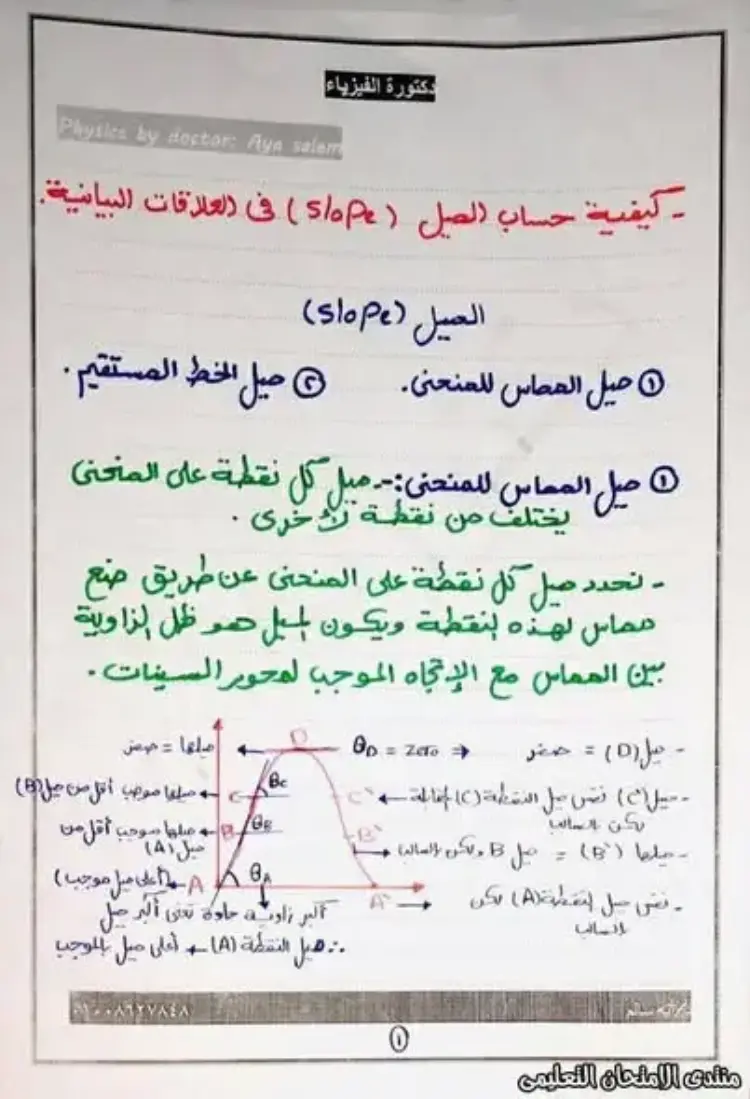

• كيفية حساب الميل (slope) في العلاقات البيانية:-

الميل (slope)

1. ميل المماس للمنحنى.
2. ميل الخط المستقيم.
3. ميل المماس للمنحنى:- ميل كل نقطة على المنحنى يختلف من نقطة لأخرى.

• نحدد ميل كل نقطة على المنحنى عن طريق صنع مماس لهذه النقطة ويكون الميل هو ظل الزاوية بين المماس مع الإتجاه الموجب لمحور السينات.

البيانات على الرسم البياني:

• ميل (D) = صفر -> θD = zero -> ظلها = صفر
• ميل (C) نفس ميل النقطة (C`) الفارق يكون بالسالب -> ميلها موجب أقل من ميل (B)
• ميلها (`B) = ميل B ولكن بالسالب -> ميلها موجب أقل من ميل (A)
• نفس ميل النقطة (`A) لكن بالسالب -> A أعلى ميل موجب
  أكبر زاوية حادة يعني أكبر ميل
  .. ميل النقطة (A) = أعلى ميل بالموجب

​​​​​​​
